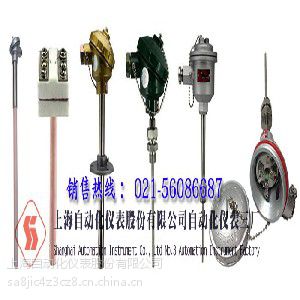

WRR-120铂铑热电偶（上海自动化仪表三厂） --------------------------------------------------------------------------------------------------------------------------------------------- ?【产品简介】 WRR-120铂铑热电偶工业用装配式热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。它可以直接测量各种生产过程中从0℃～1800℃范围内的液体、蒸汽和气体介质以及固体的表面温度。 根据国家规定，我厂从1987年起开始生产符合IEC***分度号的铂铑30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-铜镍、铜-铜镍、铁-铜镍等型式热电偶，应符合JB/T9238-1999标准。 ? ?【主要技术指标】 ◆温度测量范围和允许误差 热电偶类别 代号 分度号 测温范围℃ 允许误差Δt℃ 铂铑30-铂铑6 WRR B 0～1800 ±1.5℃或±0.0025ㄧtㄧ 铂铑10-铂 WRP S 0～1600 ±1.5℃或±0.0025ㄧtㄧ 镍铬-镍硅 WRN K 0～1300 ±2.5℃或±0.0075ㄧtㄧ 镍铬-铜镍 WRE E 0～800 ±2.5℃或±0.0075ㄧtㄧ 注：“t”为感温元件的实测温度。 ? ?【工作原理】 热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。 热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。 装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各安装固定装置组成。 ? ?【型号标示】 ? ? ?【型号规格】 ◆统一设计型热电偶 1）无固定装置式（陶瓷保护管）热电偶 热电偶类别 产品型号 分度号 测温范围℃ 规格 热响应时间T0.5?S 直径mm 保护管材料 单支铂铑30-铂铑6 WRR-120 B 0~1600 ￠16 刚玉质 ＜150 WRR-121 ￠25 ＜360 双支铂铑30-铂铑6 WRR2-120 ￠16 ＜150 WRR2-121 ￠25 ＜360 单支铂铑10-铂 WRP-120 S 0~1300 ￠16 高铝质 ＜150 WRP-121 ￠25 ＜360 双支铂铑10-铂 WRP2-120 ￠16 ＜150 WRP2-121 ￠25 ＜360 单支镍铬-镍硅 WRN-122 K 0~1100 ￠16 高铝质 ＜240 WRN-123 0~1200 ￠20 双支镍铬-镍硅 WRN2-123 0~1100 单支铂铑30-铂铑6 WRR-130 B 0~1600 ￠16 刚玉质 ＜150 ＜360 ＜150 ＜360 WRR-131 ￠25 双支铂铑30-铂铑6 WRR2-130 ￠16 WRR2-131 ￠25 单支铂铑10-铂 WRP-130 S 0~1300 ￠16 高铝质 ＜150 ＜360 ＜150 ＜360 WRP-131 ￠25 双支铂铑10-铂 WRP2-130 ￠16 WRP2-131 ￠25 单支镍铬-镍硅 WRN-133 K 0~1200 ￠20 高铝质 ＜240 双支镍铬-镍硅 WRN2-133 0~1100 注：1）结构特征：非置入部分为碳钢20# 2）直径￠25mm为双层瓷套管。 ? ◆保护管直径和长度规格表 ￠16（单层管） ￠20 ￠25(双层管) 总长L 置深l 总长L 置深l 总长L 置深l 300 150 400 250 550 400 350 200 450 300 650 500 400 250 550 400 900 750 450 300 650 500 1150 1000 550 400 900 750 1650 1500 650 500 1150 1000 2150 2000 900 750 1650 1500 1150 1000 2150 2000 ? 【公司生产检验流程】 ? A接线盒自开模，大吨位压铸机压铸，无气孔，无毛刺，内壁光滑，烤漆工艺外形更美观B管径材质304材质无缝不锈钢管，标准厚度2mm， 焊接光滑，无焊痕，表面处理光亮C感温元件采用德国贺利氏品牌，***入厂检验D安装螺纹材质304螺纹规格执行***，采用数控车床加工，标准倒角，无毛刺E变送器采用SMT贴片技术，使用美国进口元件抗干扰设计，4道检验程序***高精度输出，干扰性强产品检验流程：元器件检测——外观检测——30公斤水压测试——出厂检验 详细产品介绍内容请浏览网页：（用户的自动化需求就是我们的追求）
